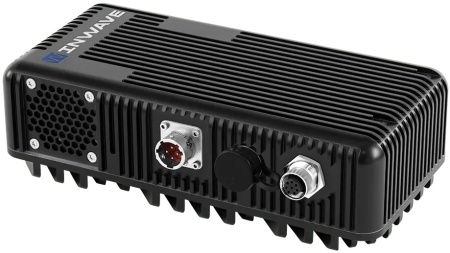

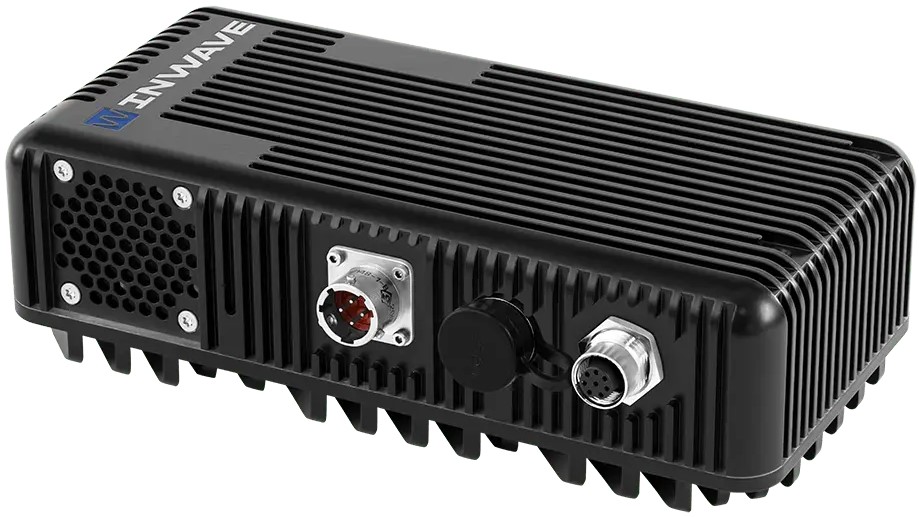

Универсальная широкополосная система связи предназначена для организации мультисервисной цифровой радиосвязи стационарных и подвижных объектов на расстояниях до 500 км при наличии и отсутствии прямой видимости между антеннами.
• Топология сети: «точка-точка», «точка-многоточка»
- Связь с БПЛА
- Защищенная авиационная и полевая связь
- Связь с/между роботизированными устройствами
- Связь в городских условиях и гористой местности при отсутствии прямой видимости
- Радиорелейная связь
- Спутниковая связь
• Топология сети: «точка-точка», «точка-многоточка»
• Скорость передачи
300 Мбитс - максимальная скорость
10 Мбит/с на расстоянии 500 км
25 Мбит/с на расстоянии 330 км
50 Мбит/с на расстоянии 240 км
• Широкополосная передача (ширина полосы 80 МГц) увеличивает надежность передачи
• Рабочее отношение сигнал/шум до минус 23 дБ
• Работоспособна со всенаправленными и направленными антеннами в условиях многолучевости, замираний и быстрых вариаций канала
• Направленная передача энергии при использовании АФАР приводит к увеличению энергетической эффективности системы
• Повышенная надежность для мобильных объектов при использовании АФАР вместо механически поворачиваемых направленных антенн
Основные технические характеристики
Характеристика | Ед. изм. | Значения |
диапазон рабочих частот | ГГц | 0.05–2.5 |
максимальная скорость передачи данных |
Мбит/с | 300 |
дальность связи в условиях прямой видимости |
км, Мбит/с |
500 км на скорости 10 Мбит/с 330 км на скорости 25 Мбит/с 240 км на скорости 50 Мбит/с |
ширина полосы канала | МГц |
80/40/20/10/5 (задается пользователем) |
типы поддерживаемых антенн |
АФАР всенаправленные направленные секторные |
|
режим дуплекса | временной дуплекс (TDD) | |
мощность передатчика | мВт |
Регулируемая 100–5000 |
шаг установки выходной мощности передатчика |
дБ | 1 |
скорости передачи группового информационного потока в радиоканале |
Мбит/с |
300 | 150 | 100 | 50 | 25 | 12 | 6 | 3 | 1.5 |
кбит/с | 750 | 375 | 188 | 94 | 47 | |
режимы регулировки скорости передачи |
автоматический, ручной |
|
поддерживаемые режимы расширения спектра |
прямое расширение помехоустойчивым кодом (DSSS) + ППРЧ (FHSS) сигнал с полосой 80 МГц перестраивается в заданных пользователем поддиапазонах методом когнитивного радио |
|
чувствительность приемника | дБм/Гц | -171.5 |
избирательность приемника | дБ | не хуже 100 |
точка компрессии 1 дБ приемника по входу |
дБм | минус 23 |
интерфейс ввода-вывода данных | Мбит/с |
Ethernet 10/100/1000 (RJ-45) |
тип разъемов СВЧ | SMA, розетка | |
интерфейс управления | Ethernet | |
служебная связь | кБит/с | дуплекс 56 |
канал управления | кБит/с | дуплекс 56 |
напряжение питания | В |
+10...+14, постоянный ток |
потребляемая мощность, не более | Вт | 30 |
масса | г | 350 |
габаритные размеры | мм | 170х60х42 |
