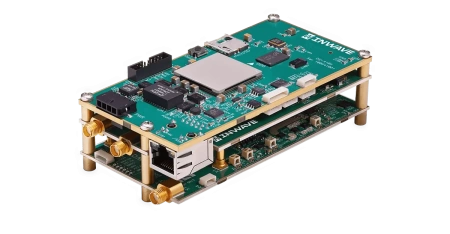

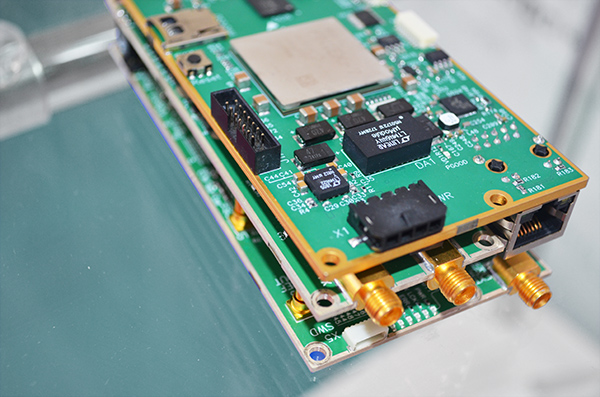

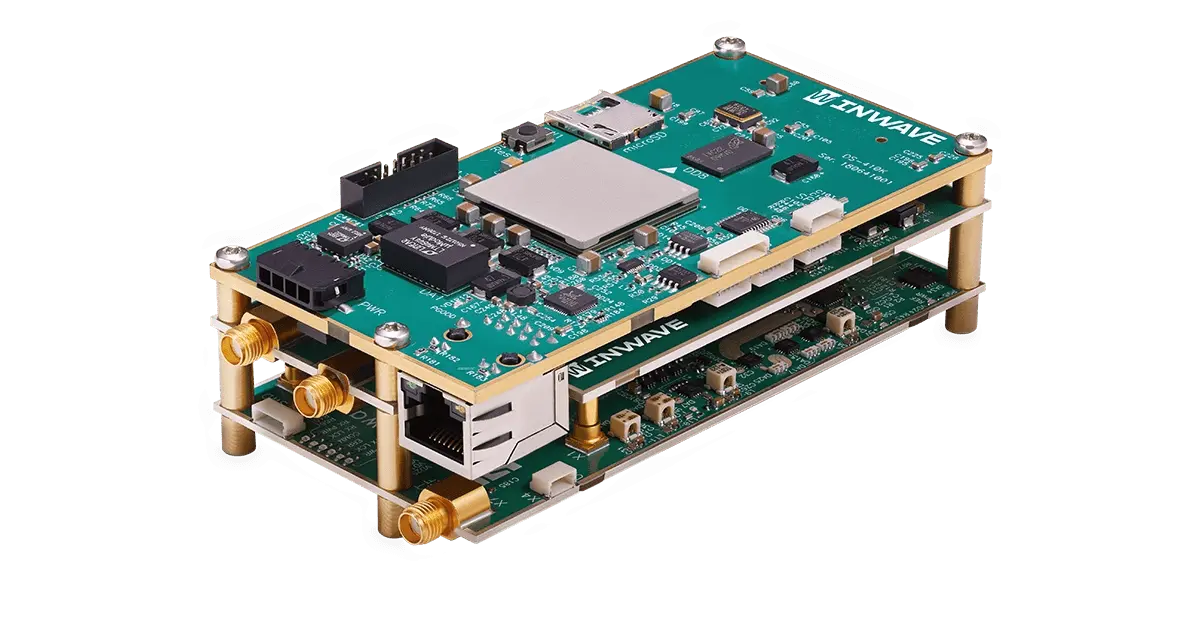

Данная разработка предназначена для связи с БПЛА, авиационной и полевой, связи между роботизированными устройствами, связи в городских условиях и гористой местности при отсутствии прямой видимости, радиорелейной связи.
• Топология сети: «точка-точка», «точка-многоточка»
• Скорость передачи
300 Мбит/с - максимальная скорость
10 Мбит/с на расстоянии 500 км
25 Мбит/с на расстоянии 330 км
50 Мбит/с на расстоянии 240 км
• Широкополосная передача (ширина полосы до 80 МГц) увеличивает надежность передачи
• Рабочее отношение сигнал/шум до минус 23 дБ
• Работоспособна со всенаправленными и направленными антеннами в условиях многолучевости, замираний и быстрых вариаций канала
• Направленная передача энергии при использовании АФАР приводит к увеличению энергетической эффективности системы
• Повышенная надежность для мобильных объектов при использовании АФАР вместо механически поворачиваемых направленных антенн
• Топология сети: «точка-точка», «точка-многоточка»
• Скорость передачи
300 Мбит/с - максимальная скорость
10 Мбит/с на расстоянии 500 км
25 Мбит/с на расстоянии 330 км
50 Мбит/с на расстоянии 240 км
• Широкополосная передача (ширина полосы до 80 МГц) увеличивает надежность передачи
• Рабочее отношение сигнал/шум до минус 23 дБ
• Работоспособна со всенаправленными и направленными антеннами в условиях многолучевости, замираний и быстрых вариаций канала
• Направленная передача энергии при использовании АФАР приводит к увеличению энергетической эффективности системы
• Повышенная надежность для мобильных объектов при использовании АФАР вместо механически поворачиваемых направленных антенн
Основные технические характеристики
Характеристика | Ед. изм. | Значения |
диапазон рабочих частот | ГГц |
литера 1: 0.03–2.5 литера 2: 2.0–8.5 литера 3: 8.5–12.0 |
максимальная скорость передачи данных |
Мбит/с | 300 |
дальность связи в условиях прямой видимости |
км, Мбит/с |
500 км на скорости 10 Мбит/с 330 км на скорости 25 Мбит/с 240 км на скорости 50 Мбит/с |
ширина полосы | МГц |
80/40/20/10/5 (задается пользователем) |
типы поддерживаемых антенн |
АФАР всенаправленные направленные секторные |
|
режим дуплекса |
частотный дуплекс (FDD) временной дуплекс (TDD) |
|
мощность передатчика | мВт |
регулируемая 10–100 с модулем AFE-30 100–5000 |
шаг установки выходной мощности передатчика |
дБ | 1 |
скорости передачи группового информационного потока в радиоканале |
Мбит/с |
300 | 150 | 100 | 50 | 5 | 12 | 6 | 3 | 1.5 |
кбит/с | 750 | 375 | 188 | 94 | 47 | |
режимы регулировки скорости передачи |
автоматический, ручной |
|
поддерживаемые режимы расширения спектра |
прямое расширение помехоустойчивым кодом (DSSS) + ППРЧ (FHSS) сигнал с полосой 80 МГц перестраивается в заданных пользователем поддиапазонах методом когнитивного радио |
|
чувствительность приемника | дБм/Гц | -171.5 |
избирательность приемника | дБ | не хуже 100 |
точка компрессии 1 дБ приемника по входу |
дБм | минус 23 |
интерфейс ввода-вывода данных | Мбит/с |
Ethernet 10/100/1000 (RJ-45) |
тип разъемов СВЧ | SMA, розетка | |
интерфейс управления | Ethernet | |
служебная связь | кБит/с | дуплекс 56 |
канал управления | кБит/с | дуплекс 56 |
напряжение питания | В |
+10...+14, постоянный ток |
потребляемая мощность, не более | Вт | 30 |
масса | г | 300 |
габаритные размеры | мм | 126х60х35 |
