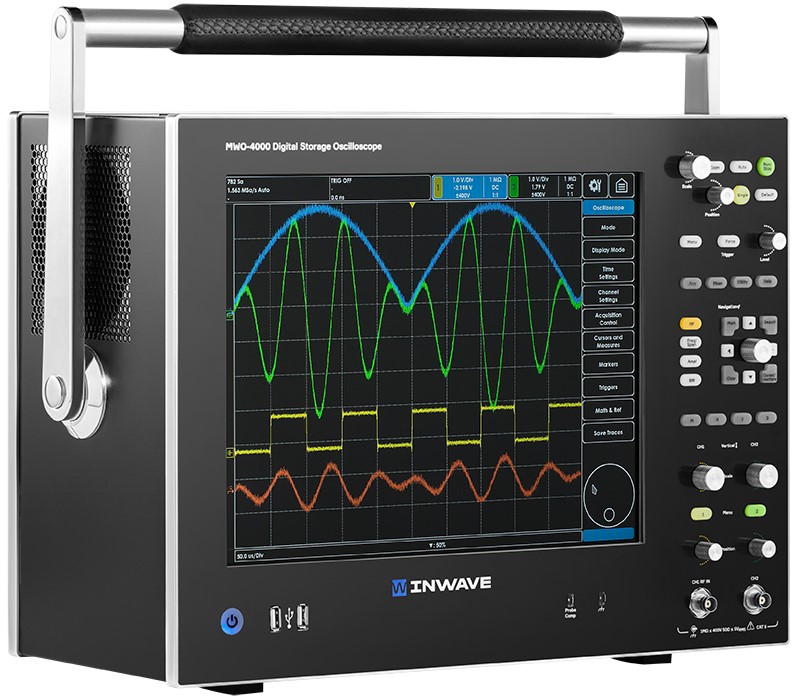

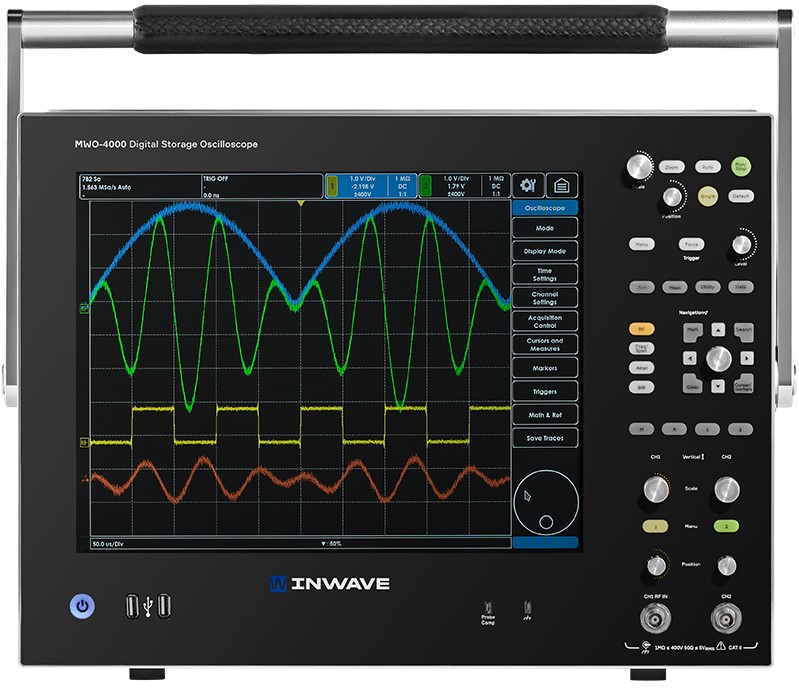

• Доступен в 1 и 2-канальном исполнении
• Полоса пропускания 1.5 ГГц
• Частота дискретизации 4 ГГц
• Разрядность 12 бит
• Максимальная глубина записи 2 миллиарда отсчетов (4 ГБ)
• 6 классов параметризуемых триггеров
• 18 типов курсорных и автоматических измерений
• 22 типа математических функций возможностью одновременного отображения до 32 графиков функций
• Режим поиска событий
• Опция анализатора спектра (полоса разрешения (RBW) от 0.1 Гц, скорость сканирования до 20 ГГц/с) с частотным диапазоном от 8 кГц до 8 ГГц
• Опция анализа спектра реального времени с мгновенной полоса обзора 400 МГц
• 15.1” графический сенсорный мультитач-дисплей для подробного и удобного анализа сигналов
• Режим регулируемого послесвечения
• Опция встроенного частотомера
• Опция «доступ пользователя к программированию ПЛИС»
• Полоса пропускания 1.5 ГГц
• Частота дискретизации 4 ГГц
• Разрядность 12 бит
• Максимальная глубина записи 2 миллиарда отсчетов (4 ГБ)
• 6 классов параметризуемых триггеров
• 18 типов курсорных и автоматических измерений
• 22 типа математических функций возможностью одновременного отображения до 32 графиков функций
• Режим поиска событий
• Опция анализатора спектра (полоса разрешения (RBW) от 0.1 Гц, скорость сканирования до 20 ГГц/с) с частотным диапазоном от 8 кГц до 8 ГГц
• Опция анализа спектра реального времени с мгновенной полоса обзора 400 МГц
• 15.1” графический сенсорный мультитач-дисплей для подробного и удобного анализа сигналов
• Режим регулируемого послесвечения
• Опция встроенного частотомера
• Опция «доступ пользователя к программированию ПЛИС»
Основные технические характеристики
Характеристика | Ед. изм. | Значения |
число каналов | 1 или 2 (опция) канала, вход внешнего триггера | |
максимальное входное напряжение |
В |
400 В пик-пик, 300 В ср.-кв. при импедансе 1 МОм 5 В ср. кв. при импедансе 50 Ом |
разрешающая способность по вертикали |
бит | 12 |
максимальная полоса пропускания |
ГГц | 1.5 |
максимальная частота дискретизации |
ГГц | 4 |
время нарастания переход- ной характеристики |
пс | не более 300 |
диапазон установки коэффициентов развертки |
пс/дел с/дел |
от 500 пс/дел до 50 с/дел |
скорость захвата осцилло- грамм (в режиме сегментированной памяти) |
млн. осц/с |
15 млн. осциллограмм/с |
максимальная глубина записи |
млрд. отсч |
2 000 000 000 отсчетов по 16 бит (4 ГБ) |
сегментированная память |
до 1000 сегментов, время готовности менее 1 мкс |
|
полоса единичного анализа в режиме анали- затора спектра реального времени |
МГц | 800 МГц при RBW 250 кГц |
режимы |
основной, увеличения, прокрутки, XY, с усреднением, сегментированная память |
|
виды запуска |
по фронту, по двум фронтам, по длительности импульса, по времени нарастания/ спада, по вырожденному импульсу, по времени установления/удержания |
|
опорные сигналы |
сохранение и загрузка опорных сигналов в/ из собственной памяти осциллографа и на внешний носитель (число опорных сигналов ограничено объемом носителя). Форматы h5 и CSV |
|
математические функции |
одновременное отображение до 32 функций: сложение, вычитание, умножение, деление, дифференцирование, интегрирование, БПФ, Ax+B, квадрат, квадратный корень, абсолютное значение, десятичный логарифм, натуральный логарифм, показательная функция, показательная функция с основанием 10, усреднение, сглаживание, огибающая, увеличение, удержание максимума, удержание минимума |
|
локализация интерфейса пользователя |
русский и английский язык | |

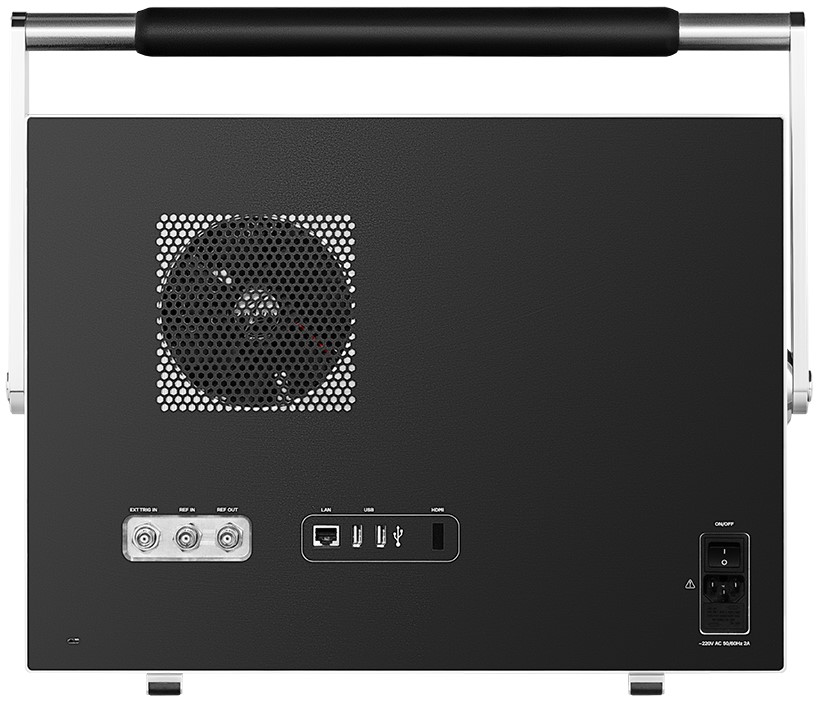

внешние интерфейсы |
1 Гбит/с Ethernet (RJ45) LAN, USB 2.0, поддержка USB клавиатуры, мыши, поддержка USB 2.0 накопителей для сохранения настроек и опорных сигналов |
|
курсорные и автоматические измерения |
напряжения: размах (пик- пик), максимум, минимум, амплитуда, вершина, основание, положительный выброс на фронте; времени: период, частота, ширина положительного импульса, ширина отрицательного импульса, время нарастания, время спада, разность фаз между каналами для гармонических сигналов; подсчет импульсов: положительных импульсов, отрицательных импульсов, нарастающих фронтов, спадающих фронтов |
|
возможность удаленного управления |
с использованием протокола SCPI и приложений для ОС Windows, GNU/Linux |
