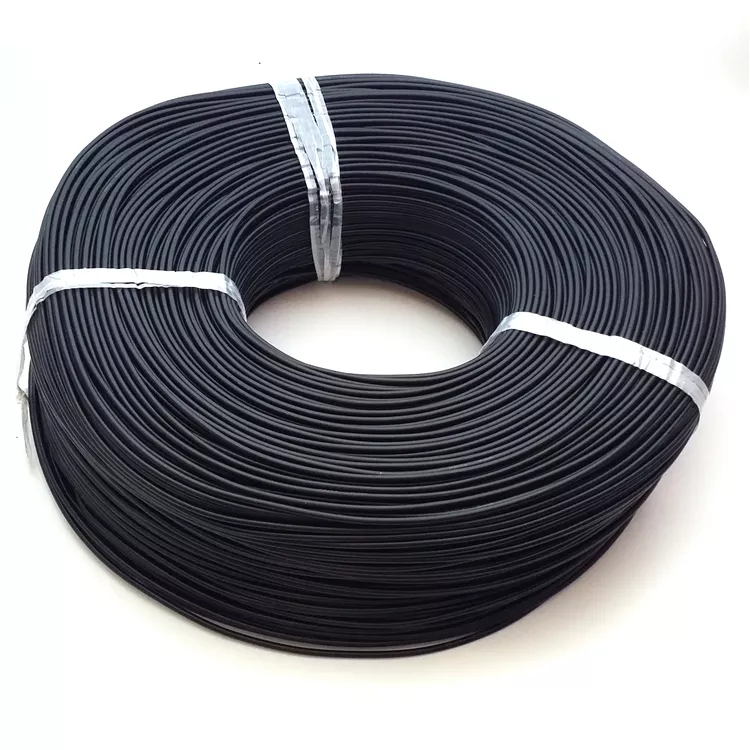

RG-174 — тонкий и гибкий коаксиальный кабель с волновым сопротивлением 50 Ом. Эта марка кабеля применяется при изготовлении коротких переходников (пигтейлов) и прокладки небольших трасс, для которых высокие показатели затухания не являются критичными.

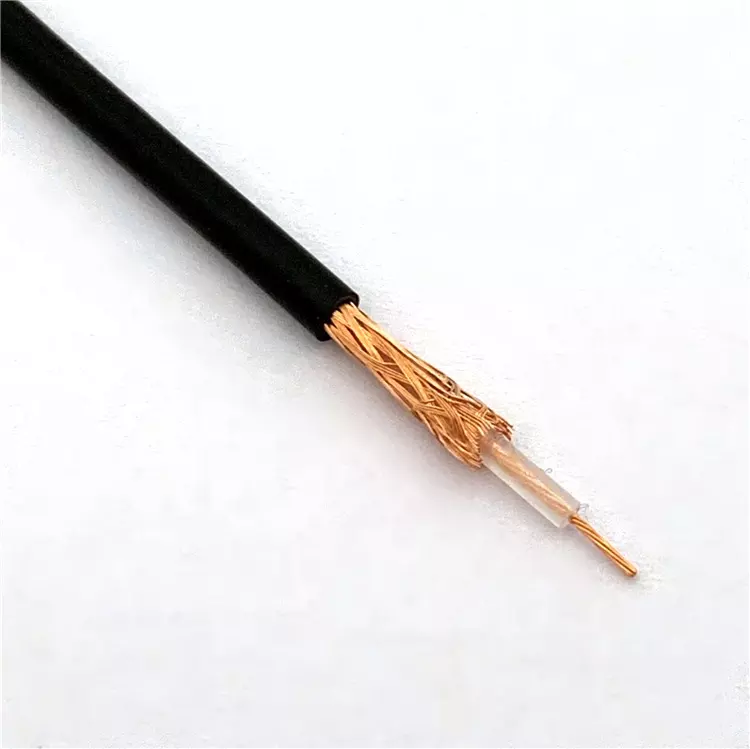

Проводник кабеля многожильный, медный. Экран состоит из оплетки высокой плотности. Между экраном и проводником расположен диэлектрик из вспененного полиэтилена.
Диаметр внешней оболочки — всего 2,8 мм. С кабелем RG-174 используются специальная серия разъемов, которая имеется в наличии на складе.
RG-174 оптимально подходит для изготовления кабельных сборок длиною 10–50 см. Широкое применение этот кабель нашел для подключения 3G/4G-модемов к внешним антеннам, а также для соединения разных компонентов оборудования внутри одного корпуса.
Иногда в целях экономии RG-174 также используется для прокладки временных трасс большей протяженности. Тем не менее, учитывая высокий коэффициент затухания кабеля, мы не рекомендуем использовать его в системах усиления сотового сигнала в качестве основного канала связи.
Частота, ГГц | Затухание, дБ/100м | Мощность, Вт |
0.15 | 34.3 | |
0.45 | 66.7 | |
0.8 | 95.1 | |
0.9 | 101.7 | |
1.2 | 119.9 | |
1.8 | 149.7 | |
1.9 | 150.6 | |
2.45 | 172.8 | |
3.0 | 194.3 |
