Артикул:
SR-L086

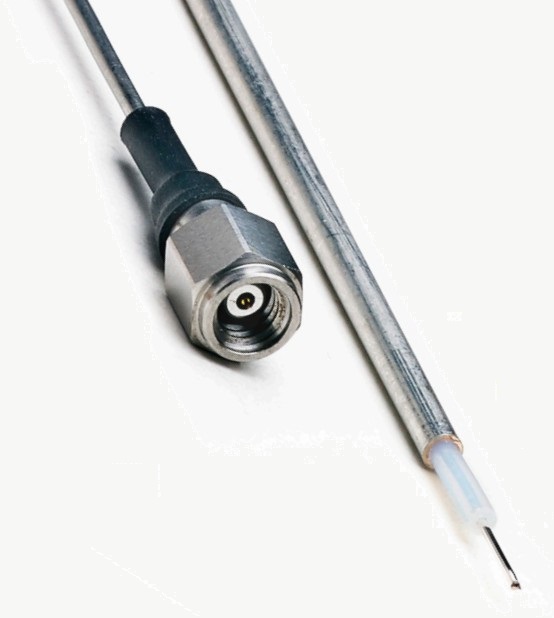

Полужесткие коаксиальные кабельные сборки с алюминиевой оболочкой являются экономичной и высокопроизводительной альтернативой стандартным полужестким коаксиальным кабелям.
Подходит для применения до 50 ГГц,
эти кабельные узлы с низкими потерями оснащены микропористым диэлектриком, который обеспечивает более низкое затухание и более высокие рабочие температуры.
Кроме того, обеспечивает отличную стабильность фазы в зависимости от температуры по сравнению с твердыми полужесткими кабелями из ПТФЭ.
Серия уникальна тем, что она легко сгибается до готовой формы.
Характеристики
Параметры заказа
Number for order
323543
Минимальный заказ
1 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
SR (жесткий кабель)
Кабельная группа (типоразмер)
?
Для кабеля и коннекторов на кабель
086 / RG405 / C26
Замена (аналог)
?
Для кабеля
РКД-1.7-086, CLL-50086 (TMS), UT-086-LL (MCC)
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
88
Скорость распространения, %
76
Макс. раб. частота, ГГц
?
Для кабелей
40
Эффективность экранирования, дБ >
120
Максимальное рабочее напряжение DC, В
1500
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
38.99
Затухание на частоте 0.9 ГГц, дБ/100м
55.29
Затухание на частоте 2.5 ГГц, дБ/100м
92.74
Затухание таблица
| Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
| 450 | 38.99 | 367 |
| 500 | 41.11 | 347 |
| 900 | 55.29 | 258 |
| 1000 | 58.31 | 245 |
| 2000 | 82.81 | 172 |
| 2500 | 92.74 | 154 |
| 3000 | 101.75 | 140 |
| 4000 | 117.80 | 121 |
| 5000 | 132.02 | 108 |
| 6000 | 144.93 | 98 |
| 7000 | 156.85 | 91 |
| 8000 | 167.98 | 85 |
| 10000 | 188.43 | 76 |
| 12400 | 210.58 | 68 |
| 18000 | 255.51 | 56 |
| 26500 | 312.78 | 46 |
| 40000 | 388.67 | 37 |
| 50000 | 437.66 | 33 |
| 65000 | 503.72 | 28 |
Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
0.56
Диаметр одной проволоки, мм
0.56
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
1.68
Материал внешнего экрана
Ternary Alloy Plated Seamless
Диаметр внешнего экрана, мм
2.20
Материал оболочки
без оболочки
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
7.0
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
200
Общие характеристики
Применение
?
Для коннекторов и кабелей
бортовые радиолокаторы, измерения на VNA, контрольно-измерительные приборы, мобильные комплексы связи, радиолокаторы с фазированной антенной решеткой, системы наведения ракет, системы управления, соединение печатных плат
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.019
Документы
SR-L086 datasheet
512,7 кб
