Характеристики
Параметры заказа
Number for order
279441
Минимальный заказ
от 1 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
SR (жесткий кабель)
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
94
Скорость распространения, %
70
Макс. раб. частота, ГГц
?
Для кабелей
110
Эффективность экранирования, дБ >
110
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending(°/GHz )
N/A
Изменение фазы при температуре ( ℃ ), PPM ≤
?
Phase Change VS Temperature (для фазостабильных кабелей)
N/A
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
1.05
Затухание на частоте 0.9 ГГц, дБ/100м
1.50
Затухание на частоте 2.5 ГГц, дБ/100м
2.52
Затухание таблица
Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
450 | 1.05 | 83 |
500 | 1.11 | 79 |
900 | 1.50 | 58 |
1000 | 1.58 | 56 |
2000 | 2.25 | 39 |
2500 | 2.52 | 35 |
3000 | 2.77 | 32 |
4000 | 3.22 | 27 |
5000 | 3.61 | 24 |
6000 | 3.97 | 22 |
7000 | 4.30 | 20 |
8000 | 4.61 | 19 |
10000 | 5.19 | 17 |
12400 | 5.82 | 15 |
18000 | 7.10 | 12 |
26500 | 8.75 | 10 |
40000 | 10.96 | 8 |
50000 | 12.41 | 7 |
67000 | 14.63 | 6 |

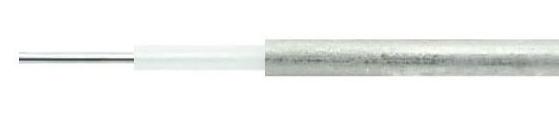

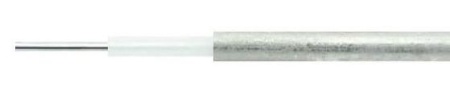

Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
0.20
Диаметр одной проволоки, мм
0.20
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
0.66
Материал внешнего экрана
Tin Plated Copper Tube
Диаметр внешнего экрана, мм
0.86
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
3.0
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
125
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.003
