Характеристики
Параметры заказа
Number for order
279437
Минимальный заказ
от 1 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
SR (жесткий кабель)
Кабельная группа (типоразмер)
?
Для кабеля и коннекторов на кабель
047
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
95
Скорость распространения, %
70
Макс. раб. частота, ГГц
?
Для кабелей
50
Эффективность экранирования, дБ >
120
Максимальное рабочее напряжение DC, В
1000
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
0.76
Затухание на частоте 0.9 ГГц, дБ/100м
1.08
Затухание на частоте 2.5 ГГц, дБ/100м
1.82
Затухание таблица
Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
450 | 0.76 | 88 |
500 | 0.80 | 84 |
900 | 1.08 | 62 |
1000 | 1.14 | 59 |
2000 | 1.62 | 41 |
2500 | 1.82 | 36 |
3000 | 2.00 | 33 |
4000 | 2.33 | 29 |
5000 | 2.62 | 25 |
6000 | 2.89 | 23 |
7000 | 3.13 | 21 |
8000 | 3.36 | 20 |
10000 | 3.79 | 18 |
12400 | 4.26 | 16 |
18000 | 5.22 | 13 |
26500 | 6.47 | 10 |
40000 | 8.16 | 8 |
50000 | 9.28 | 7 |
67000 | 11.01 | 6 |

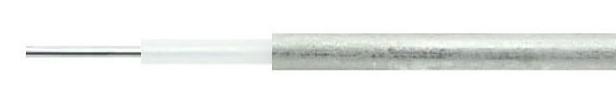

Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
0.29
Диаметр одной проволоки, мм
0.29
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
0.94
Материал внешнего экрана
Tin Plated Copper Tube
Диаметр внешнего экрана, мм
1.19
Материал оболочки
без оболочки
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
3.20
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
125
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.007
Документы
SR047 datasheet LMC
513,6 кб
