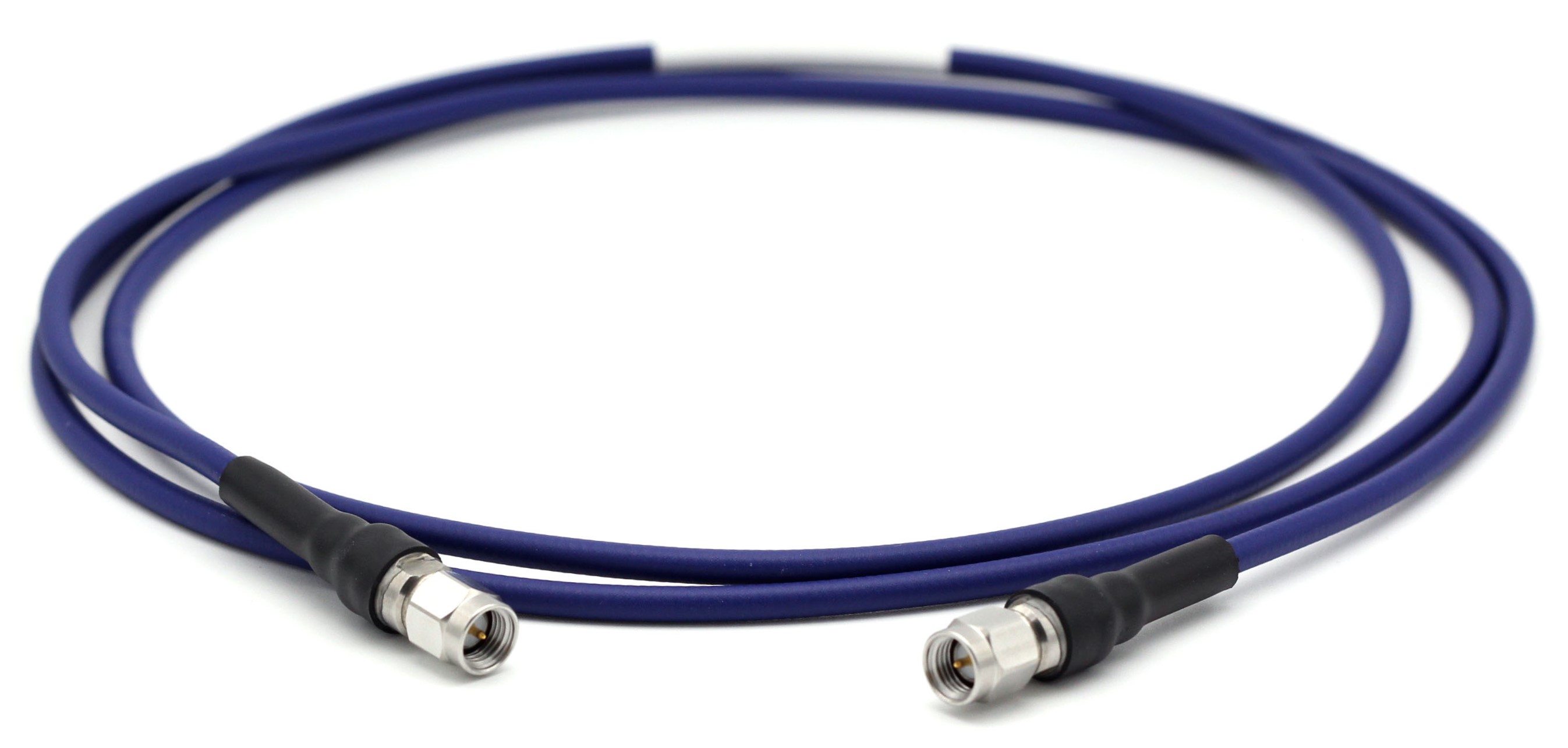

Фазостабильный кабель с низкими потерями Linkmag серии S предназначен для использования в радиотехнических комплексах и устройствах для соединения модулей между собой, а также приемопередающих модулей с антеннами.
Кабель используется для передачи СВЧ сигналов.

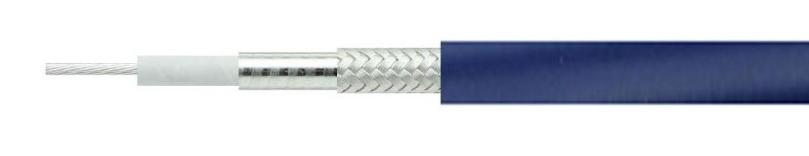

Кабели серии S представляют из себя линейку ультрагибких кабелей с фазовой стабильностью.
Кабель используется для передачи СВЧ сигналов.
Кабели серии S представляют из себя линейку ультрагибких кабелей с фазовой стабильностью.
Характеристики
Параметры заказа
Number for order
279427
Минимальный заказ
от 1 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
S
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
88
Скорость распространения, %
76
Макс. раб. частота, ГГц
?
Для кабелей
34
Эффективность экранирования, дБ >
90
Максимальное рабочее напряжение DC, В
50
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending(°/GHz )
0.3
Изменение фазы при температуре ( ℃ ), PPM ≤
?
Phase Change VS Temperature (для фазостабильных кабелей)
1500
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
25.25
Затухание на частоте 0.9 ГГц, дБ/100м
36.38
Затухание на частоте 2.5 ГГц, дБ/100м
63.16
Затухание таблица
Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
450 | 25.25 | 561 |
500 | 26.68 | 531 |
900 | 36.38 | 390 |
1000 | 38.47 | 368 |
2000 | 55.89 | 254 |
2400 | 61.75 | 229 |
2500 | 63.16 | 224 |
3000 | 69.84 | 203 |
4000 | 82.00 | 173 |
5000 | 93.02 | 152 |
6000 | 103.22 | 137 |
7000 | 112.80 | 126 |
8000 | 121.90 | 116 |
10000 | 138.96 | 102 |
12400 | 157.94 | 90 |
18000 | 198.03 | 72 |
26500 | 252.07 | 56 |
Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
1.02
Диаметр одной проволоки, мм
0.204
Число проволок
19
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
3.00
Материал внутреннего экрана
Flat SPC Wrapped Strip
Диаметр внутреннего экрана, мм
3.20
Материал внешнего экрана
Round SPC Braided Wire
Диаметр внешнего экрана, мм
3.72
Диаметр оболочки, мм
5.00
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
18.40
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
46
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
85
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.051
