Серия фазостабильных кабелей Linkmag E позволяет решать самые сложные задачи. Низкие потери и стабильность фазы при изгибах позволяет использовать кабели данной серии в области точных измерений радиоэлектронной, военной и авиапромышленности.
Кабели E имеют в качестве диэлектрика LD-PTFE (фторопласт низкой плотности), что позволяет добиться отличных показателей диэлектрических потерь и фазовой стабильности.
Диэлектрическая проницаемость ε ~ 1,70.

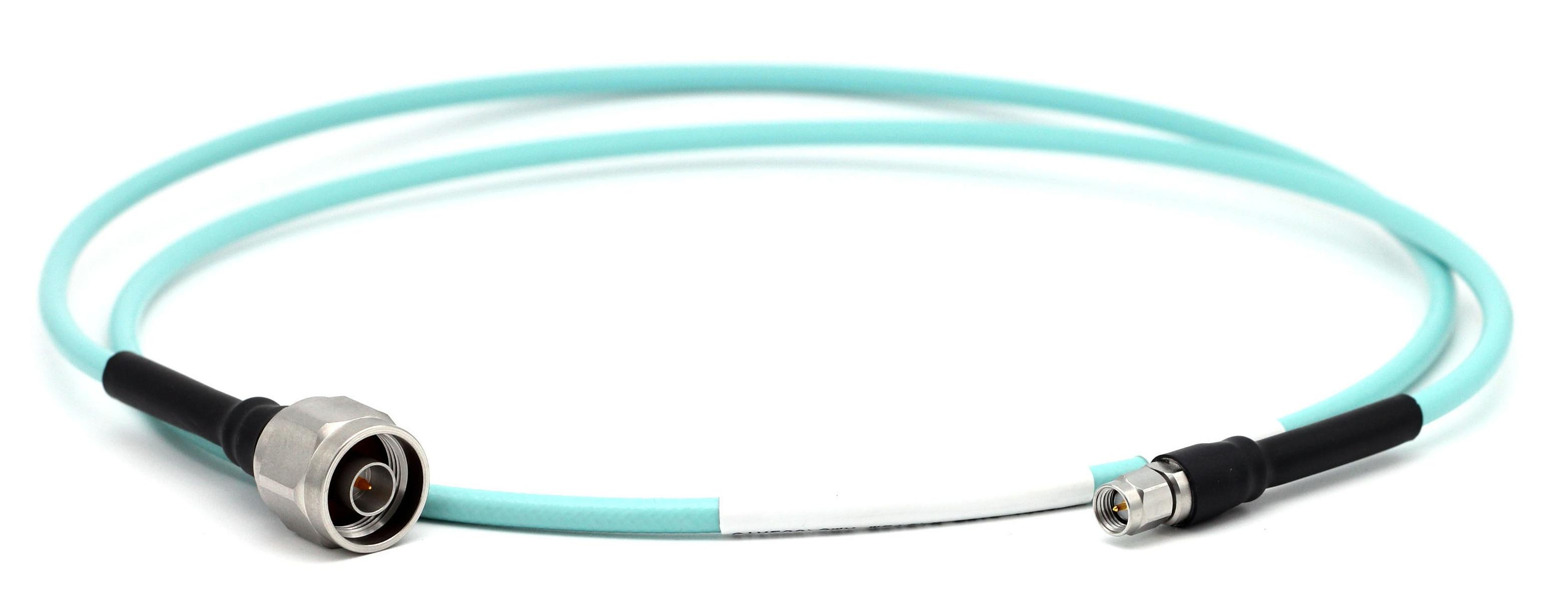

Коаксиальный кабель Linkmag E54 - является полным аналогом кабеля MicroCoax UtiFlex UFA210A, а также может служить заменой кабелям Huber+Suhner SUCOFLEX104 и Harbour LL235, H+S Eacon 4C (datasheet.pdf).
Рабочий диапазона частот до 26.5 ГГц.

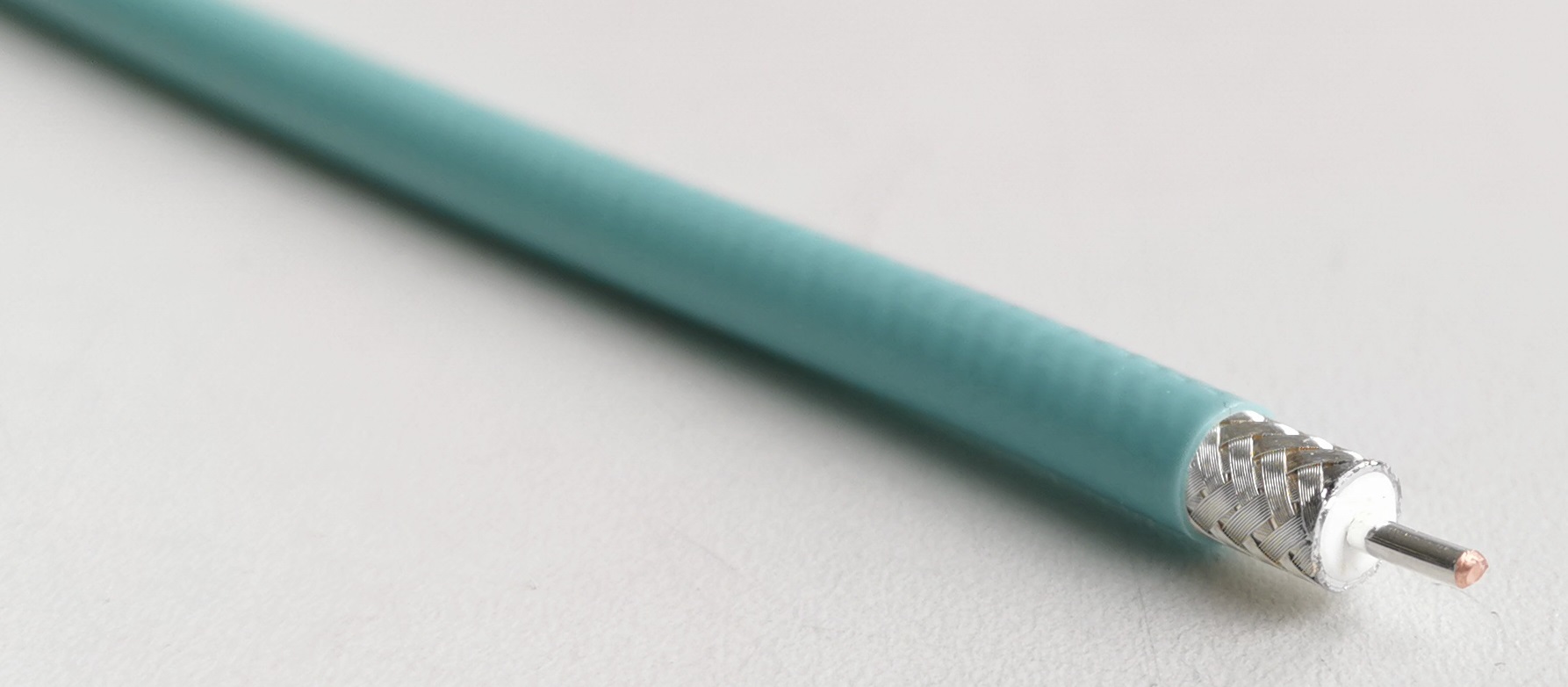

Особенностью конструкции кабелей серии Linkmag E является спирально намотанный внешний проводник из посеребренной медной ленты, а также фторопласт низкой плотности, обеспечивающий низкие диэлектрические потери в широком диапазоне частот, улучшает фазовую стабильность во всем температурном диапазоне.
Совместимые разъемы:
Дюймовая резьба |
Метрическая резьба |
Тип |
MIL-STD-348B | ГОСТ 20265-83 | |
N male | IIIв | прямой |
N male | IIIв | угловой |
N female | IIIр | прямой |
SMA male | IXв | прямой |
SMA male | IXв | угловой |
SMA female | IXр | прямой |
3.5 male | IXв (вар. 3) | прямой |
3.5 female | IXр (вар. 3) | прямой |
Опционно:
- выпуск этикетки или паспорта для изделия,
- присвоение децимального номера вида БФТР.468543.XXX-YY.ZZ
