Фазостабильный кабель с низкими потерями Linkmag серии E предназначен для использования в радиотехнических комплексах и устройствах для соединения модулей между собой, а также приемопередающих модулей с антеннами.
Кабель используется для передачи СВЧ сигналов.
Кабели серии E отличаются от других кабелей Linkmag низкими потерями и фазовой стабильностью.
Кабель используется для передачи СВЧ сигналов.
Кабели серии E отличаются от других кабелей Linkmag низкими потерями и фазовой стабильностью.
Характеристики
Параметры заказа
Number for order
279347
Минимальный заказ
от 10 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
E
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
88
Скорость распространения, %
77
Макс. раб. частота, ГГц
?
Для кабелей
67
Эффективность экранирования, дБ >
90
Максимальное рабочее напряжение DC, В
50
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending(°/GHz )
0.2
Изменение фазы при температуре ( ℃ ), PPM ≤
?
Phase Change VS Temperature (для фазостабильных кабелей)
1500
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
46.73
Затухание на частоте 0.9 ГГц, дБ/100м
66.41
Затухание на частоте 2.5 ГГц, дБ/100м
111.89
Затухание таблица
Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
450 | 46.73 | 156 |
500 | 49.29 | 148 |
900 | 66.41 | 110 |
1000 | 70.06 | 104 |
2000 | 99.80 | 73 |
2400 | 109.57 | 67 |
2500 | 111.89 | 65 |
3000 | 122.89 | 59 |
4000 | 142.55 | 51 |
5000 | 160.02 | 46 |
6000 | 175.92 | 41 |
7000 | 190.65 | 38 |
8000 | 204.44 | 36 |
10000 | 229.84 | 32 |
12400 | 257.47 | 28 |
18000 | 313.92 | 23 |
26500 | 386.54 | 19 |
40000 | 483.91 | 15 |

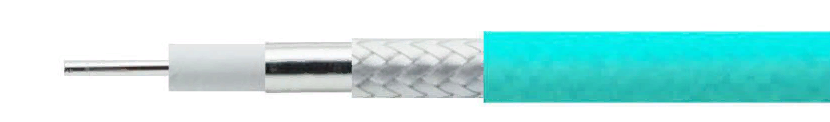

Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
0.53
Диаметр одной проволоки, мм
0.53
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
1.50
Материал внутреннего экрана
Flat SPC Wrapped Strip
Диаметр внутреннего экрана, мм
1.66
Материал внешнего экрана
Round SPC Braided Wire
Диаметр внешнего экрана, мм
1.98
Материал оболочки
FEP
Диаметр оболочки, мм
2.30
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
11
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
23
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
165
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.017
