Характеристики
Параметры заказа
Number for order
354656
Минимальный заказ
от 1 м (нарезаем нужную длину)
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
C
Кабельная группа (типоразмер)
?
Для кабеля и коннекторов на кабель
141 / RG402 / С40
Замена (аналог)
?
Для кабеля
H+S Multiflex-141, TIMES Tflex-402, Harbour SS402, Rosenberger RTK Flex 402
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
94
Скорость распространения, %
70
Макс. раб. частота, ГГц
?
Для кабелей
26.5
Эффективность экранирования, дБ >
90
Максимальное рабочее напряжение DC, В
50
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending(°/GHz )
0.3
Изменение фазы при температуре ( ℃ ), PPM ≤
?
Phase Change VS Temperature (для фазостабильных кабелей)
N/A
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
24.47
Затухание на частоте 0.9 ГГц, дБ/100м
35.48
Затухание на частоте 2.5 ГГц, дБ/100м
62.48
Затухание таблица
Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
450 | 24.47 | 815 |
500 | 25.88 | 772 |
900 | 35.48 | 562 |
1000 | 37.57 | 532 |
2000 | 55.09 | 362 |
2500 | 62.48 | 319 |
3000 | 69.31 | 288 |
4000 | 81.82 | 244 |
5000 | 93.24 | 214 |
6000 | 103.89 | 192 |
7000 | 113.94 | 175 |
8000 | 123.53 | 162 |
10000 | 141.64 | 141 |
12400 | 161.94 | 123 |
16000 | 190.34 | 105 |
18000 | 205.32 | 97 |
26500 | 264.68 | 75 |

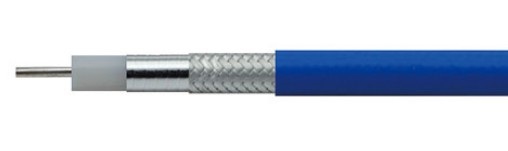

Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
0.93
Диаметр одной проволоки, мм
0.93
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
3.0
Материал внутреннего экрана
Flat SPC Wrapped Strip
Диаметр внутреннего экрана, мм
3.2
Материал внешнего экрана
Round SPC Braided Wire
Диаметр внешнего экрана, мм
3.51
Материал оболочки
FEP
Диаметр оболочки, мм
4.0
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
20
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
40
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
125
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.041
Документы
LMC C40 datasheet
530,8 кб
