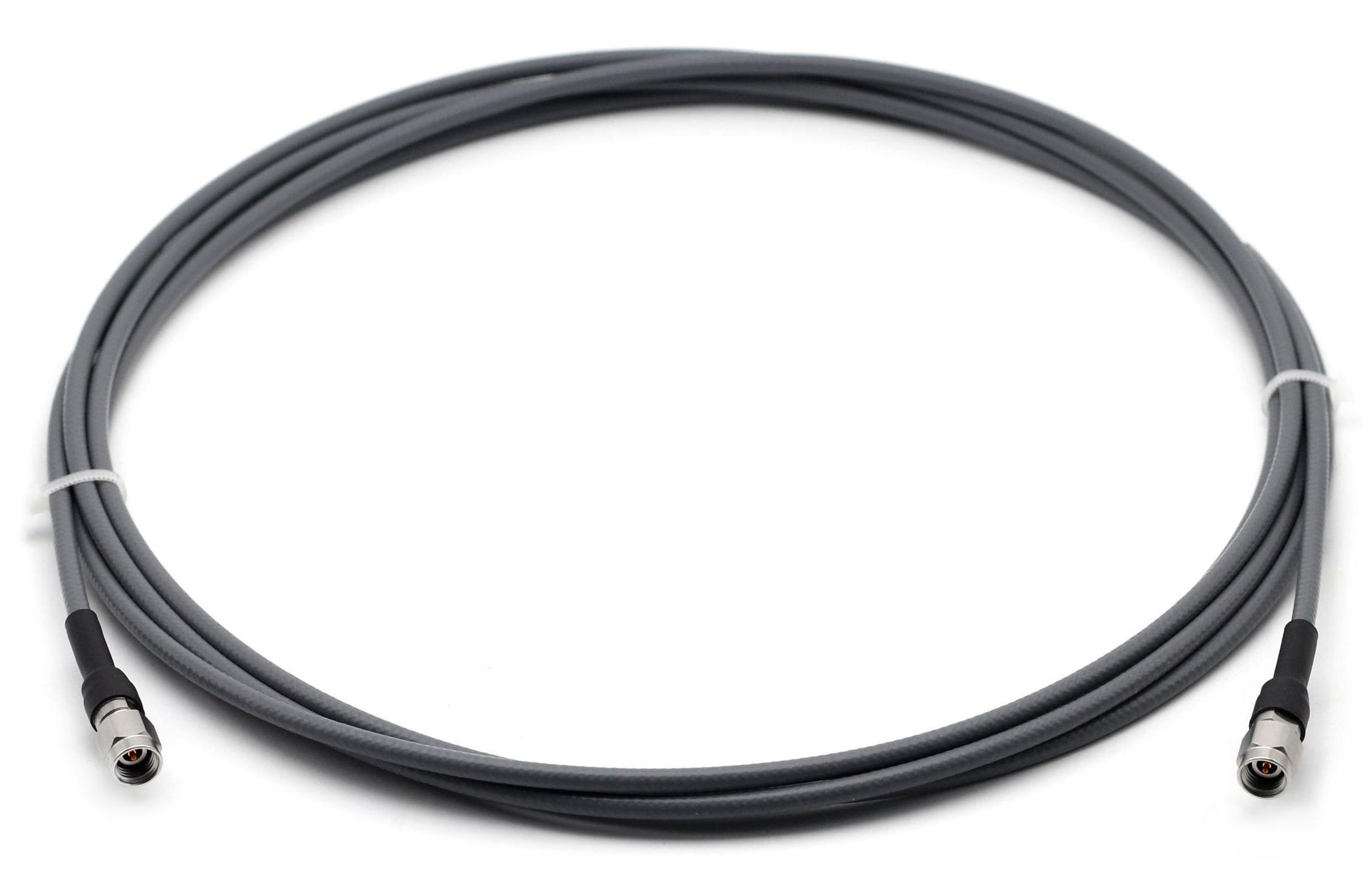

Фазостабильный кабель с низкими потерями Linkmag серии B предназначен для использования в радиотехнических комплексах и устройствах для соединения модулей между собой, а также приемопередающих модулей с антеннами.
Кабель используется для передачи СВЧ сигналов.
Кабели серии B отличаются от других кабелей Linkmag ультранизкими потерями.
Кабель используется для передачи СВЧ сигналов.
Кабели серии B отличаются от других кабелей Linkmag ультранизкими потерями.
Характеристики
Параметры заказа
Number for order
279333
Минимальный заказ
от 10 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
B
Кабельная группа (типоразмер)
?
Для кабеля и коннекторов на кабель
B51 / UFB205A
Замена (аналог)
?
Для кабеля
Micro-Coax UFB205A
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
80
Скорость распространения, %
83
Макс. раб. частота, ГГц
?
Для кабелей
29
Эффективность экранирования, дБ >
90
Максимальное рабочее напряжение DC, В
50
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending(°/GHz )
0.3
Изменение фазы при температуре ( ℃ ), PPM ≤
?
Phase Change VS Temperature (для фазостабильных кабелей)
750
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
15.63
Затухание на частоте 0.9 ГГц, дБ/100м
22.20
Затухание на частоте 2.5 ГГц, дБ/100м
37.32
Затухание таблица
Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
300 | 12.74 | 1689 |
450 | 15.63 | 1376 |
500 | 16.49 | 1305 |
900 | 22.20 | 970 |
1000 | 23.41 | 919 |
2000 | 33.30 | 646 |
2500 | 37.32 | 577 |
3000 | 40.97 | 525 |
4000 | 47.48 | 453 |
5000 | 53.26 | 404 |
6000 | 58.51 | 368 |
7000 | 63.37 | 340 |
8000 | 67.92 | 317 |
10000 | 76.28 | 282 |
12400 | 85.36 | 252 |
18000 | 103.84 | 207 |
26500 | 127.53 | 169 |
Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
1.45
Диаметр одной проволоки, мм
1.45
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
3.99
Материал внутреннего экрана
Flat SPC Wrapped Strip
Диаметр внутреннего экрана, мм
4.19
Материал внешнего экрана
Round SPC Braided Wire
Диаметр внешнего экрана, мм
4.60
Материал оболочки
FEP
Диаметр оболочки, мм
5.10
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
25.5
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
51
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
165
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.060
Документы
В51 datasheet
520,5 кб
